Скандинавский метод для теплицы: прячу трубы под грядками — днем забирают тепло, ночью возвращают
- 13:30 30 октября
- Анастасия Анзорова
Весной и осенью теплица может прогреваться на солнце почти как летом. Днем приходится открывать форточки, чтобы растения не перегревались, а ночью температура резко падает. В результате рассада страдает от перепадов, а осенью возникает риск потерять последние овощи из-за заморозков. Часть дневного тепла можно сохранить до вечера. Для этого под грядками устраивают подземный теплообменник — систему воздуховодов, которая передает энергию от нагретого воздуха окружающей земле. Такую конструкцию называют климатической батареей. Она не вырабатывает тепло самостоятельно, а помогает использовать то, что теплица уже получила от солнца.
Почему трубы размещают именно под землей
В солнечную погоду самый теплый воздух скапливается под крышей теплицы. Обычно его выпускают наружу при проветривании. Часть этого тепла можно направить в грунт. Для этого под грядками прокладывают воздуховоды и соединяют их с верхней частью теплицы. Вентилятор забирает нагретый воздух и прогоняет по подземным каналам. Пока воздушный поток движется по трубам, он постепенно охлаждается. Окружающий грунт, наоборот, нагревается и накапливает энергию. После захода солнца температура воздуха снижается быстрее, чем температура земли. Если грунт остается теплее, циркуляция через трубы помогает вернуть часть запасенного тепла в теплицу. Таким образом, днем система заряжается, а ночью постепенно расходует накопленную энергию.
Что потребуется для устройства климатической батареи
Основу конструкции составляют воздуховоды, подходящие для подземной прокладки.
Кроме них понадобятся:
- Трубы, рассчитанные на давление грунта и движение воздуха.
- Коллекторы для соединения нескольких подземных каналов.
- Вентилятор необходимой производительности.
- Датчики температуры воздуха и грунта.
- Система отвода конденсата.
- Щебень для дренажного слоя, если он предусмотрен выбранной схемой.
- Материалы для теплоизоляции периметра накопителя.
Особое внимание нужно уделить трубам. Обычная тонкая гофра, предназначенная для дренажа, не всегда подходит для этой задачи. Под весом земли она может деформироваться, а слишком узкие или неправильно соединенные каналы затруднят движение воздуха, поэтому воздуховоды выбирают не только по диаметру, но и по прочности, допустимым условиям монтажа и возможности обслуживания.
Как устроить систему под грядками
Удобнее всего планировать климатическую батарею до обустройства теплицы, когда грунт еще не занят постоянными посадками.
Первый этап — подготовка траншей. Под будущими грядками выбирают грунт так, чтобы трубы проходили через достаточно большой объем земли. При этом нельзя подкапывать фундамент или ослаблять основание теплицы.
Второй этап — подготовка основания. Если конструкция предусматривает щебеночный слой, его укладывают на дно траншей. Заранее определяют, куда будет уходить конденсат. При охлаждении влажного воздуха в подземных каналах может образовываться вода, которой нельзя позволять скапливаться внутри системы.

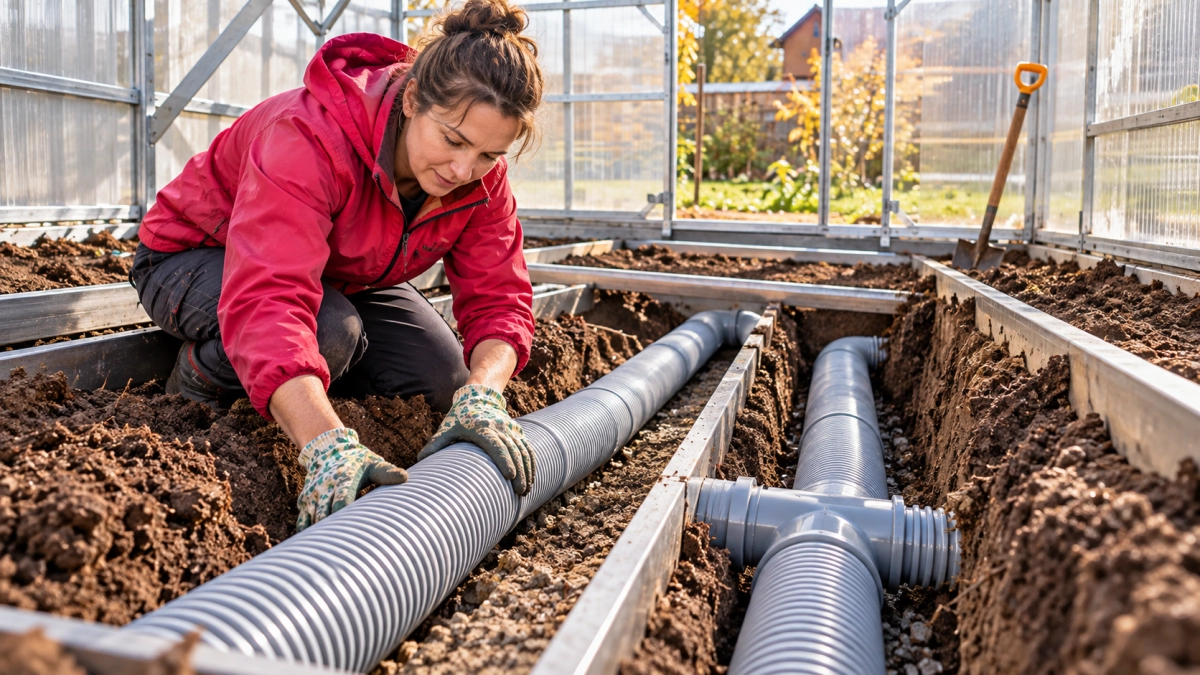

Третий этап — монтаж воздуховодов. Трубы размещают в подготовленных траншеях и соединяют с коллекторами. Важно обеспечить движение воздуха по всем каналам. Если основная часть потока проходит только через ближайшую трубу, остальная площадь грунта будет участвовать в накоплении тепла значительно слабее.
Четвертый этап — установка воздухозабора и вентилятора. Воздухозабор располагают под крышей, где в солнечные часы собирается наиболее теплый воздух. Вентилятор соединяют с системой так, чтобы он обеспечивал циркуляцию через подземный контур.
Пятый этап — проверка и засыпка. До возвращения грунта проверяют прохождение воздуха, соединения и работу отвода конденсата. Затем траншеи засыпают, восстанавливают грядки и устанавливают температурные датчики.
Когда включать вентилятор
Одна из распространенных ошибок — заставлять систему работать непрерывно. В таком режиме накопленное тепло может расходоваться тогда, когда растениям оно еще не требуется. Правильнее ориентироваться на разницу температур воздуха и грунта. Днем вентилятор включают, когда воздух в теплице теплее земли. Тогда тепло передается в подземный накопитель. Ночью циркуляция полезна, когда грунт теплее воздуха. В этом случае энергия возвращается из земли в теплицу. Если температуры сравнялись, дальнейшее движение воздуха может не давать нужного эффекта. Для автоматического управления удобно использовать два датчика и контроллер. Такая схема позволяет включать систему по температурным условиям, а не по жесткому расписанию.
Почему необходимо отводить конденсат
Тепличный воздух часто содержит много влаги. Когда он проходит через более холодные подземные трубы, часть водяного пара может превращаться в капли. Если воду не отводить, она будет скапливаться внутри каналов. Способ удаления конденсата необходимо предусмотреть еще при проектировании системы. В зависимости от конструкции могут использоваться специальные точки отвода воды или предусмотренные для этого перфорированные участки труб. Главное — не допустить появления постоянно заполненных водой участков, которые будут мешать циркуляции воздуха.
Что делать, если не хочется перекапывать грядки
У подземной батареи есть более простой аналог — емкости с водой. Внутри теплицы можно разместить закрытые бочки или канистры там, где днем они хорошо освещаются солнцем и не затеняют посадки. Вода нагревается медленно, но и остывает постепенно. После захода солнца она отдает часть накопленной энергии окружающему воздуху. Для понимания масштаба: 100 литров воды при охлаждении на 5 °C выделяют около 0,58 кВт·ч тепла. Такой запас может немного сгладить суточный перепад температур, хотя его недостаточно для полноценного отопления в сильный мороз.
