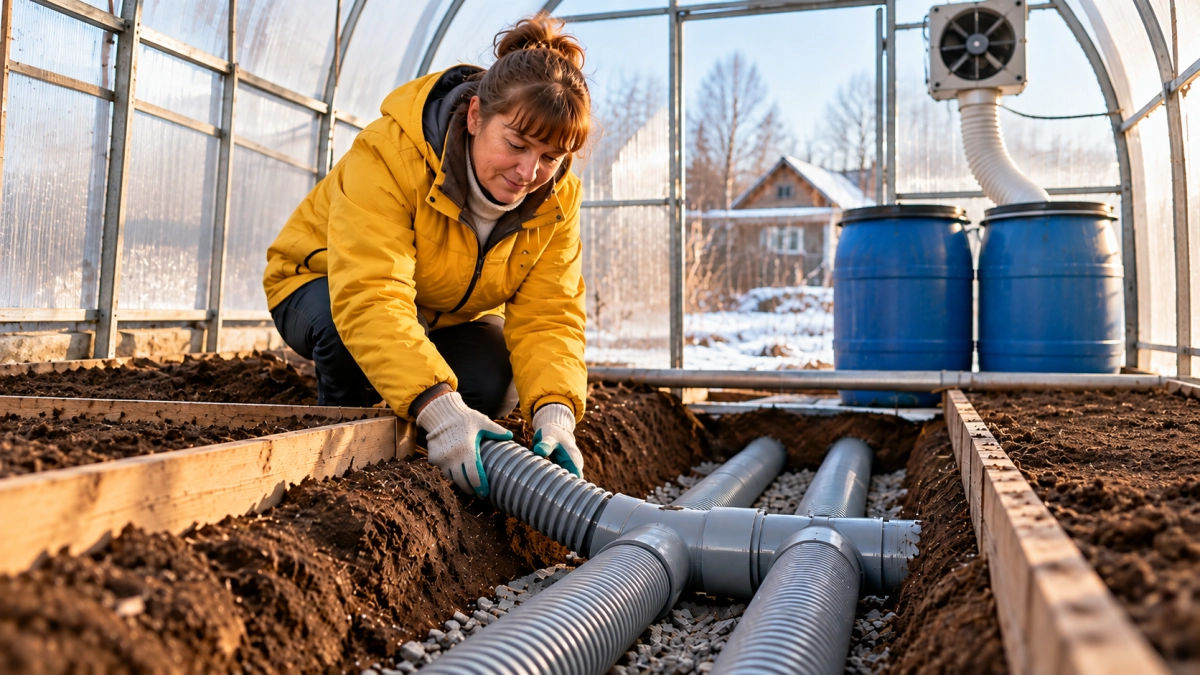

Скандинавский метод для теплицы: закапываю трубы под грядками — днем забирают лишнее тепло, ночью возвращают
- 13:30 24 октября
- Анастасия Анзорова
Весной и осенью температура в теплице может резко меняться в течение суток. Днем солнце прогревает воздух до летних значений, а ночью столбик термометра нередко опускается ниже нуля. Ранней весной такие перепады мешают развитию молодой рассады, а осенью угрожают последнему урожаю. Сохранить часть дневного тепла и использовать его ночью помогает подземный теплообменник, который еще называют климатической батареей. Для его устройства под грядками прокладывают трубы, а вентилятор обеспечивает циркуляцию воздуха: днем система накапливает тепло в грунте, а ночью помогает отдавать его обратно в теплицу.
Как работает подземная климатическая батарея
Под крышей теплицы собирается самый теплый воздух. Обычно его избыток уходит при проветривании, но часть этой энергии можно направить под землю. Для этого под грядками прокладывают воздуховоды, соединенные с верхней частью теплицы. Вентилятор забирает теплый воздух и прогоняет его по трубам. Проходя под землей, воздух остывает, а окружающий грунт нагревается. Ночью процесс используют в обратных температурных условиях: если земля теплее воздуха в теплице, поток через подземные каналы позволяет передать часть накопленного тепла обратно в помещение. Дополнительный эффект — снижение избыточной влажности воздуха при его охлаждении в подземном контуре. Но для этого необходимо правильно организовать отвод конденсата.
Что понадобится для устройства системы
- Воздуховоды, пригодные для укладки в грунт и рассчитанные на прохождение воздуха,
- Перфорированные участки труб или предусмотренные конструкцией точки отвода конденсата,
- Коллекторы для распределения воздуха между несколькими трубами,
- Вентилятор подходящей производительности,
- Датчики температуры воздуха и грунта,
- Щебень для дренирующего слоя, если он предусмотрен конструкцией,
- Материалы для утепления периметра грунтового теплоаккумулятора,
Обычную тонкую дренажную гофру нельзя выбирать только по диаметру: она должна выдерживать нагрузку грунта и позволять обслуживать систему.
Порядок устройства
1. Подготовьте траншеи. Их располагают под будущими грядками так, чтобы трубы проходили через достаточно большой объем грунта. При этом не следует подкапывать фундамент и нарушать устойчивость основания теплицы.
2. Сделайте основание. Если выбранная схема предусматривает щебеночный слой, его укладывают под трубами. Важно заранее определить, куда будет уходить конденсат, чтобы подземный контур не превратился в сборник стоячей воды.
3. Разложите воздуховоды. Трубы соединяют с коллекторами. Конструкция должна обеспечивать прохождение воздуха по всему контуру, а не только через ближайший участок.
4. Выведите воздухозабор наверх. Его размещают в верхней части теплицы, где днем скапливается самый теплый воздух.
5. Установите вентилятор. Он должен преодолевать сопротивление труб и обеспечивать необходимую циркуляцию воздуха.
6. Проверьте работу системы. До засыпки грунтом убедитесь, что воздух проходит по всем каналам, соединения герметичны, а конденсат отводится предусмотренным способом. После проверки трубы засыпают, восстанавливают грядки и устанавливают датчики температуры.
Когда включать вентилятор
Это один из главных моментов. Если постоянно гонять воздух по трубам, можно не только накопить тепло, но и преждевременно его потратить. Днем систему включают, когда воздух в теплице заметно теплее грунта. В таком режиме земля принимает избыточное тепло. Ночью циркуляция полезна, когда грунт остается теплее воздуха в теплице. Тогда накопленная энергия возвращается в помещение. Когда температуры сравнялись, работу вентилятора лучше прекращать. Для управления удобно использовать два температурных датчика и контроллер, который включает вентилятор по разнице показаний. Без датчиков придется постоянно следить за условиями вручную, поэтому автоматическое управление заметно практичнее.
Как усилить эффект с помощью воды
Если переделывать грядки не планируется, более простой вариант — установить в теплице емкости с водой. Подойдут закрытые канистры и бочки. Их размещают там, где днем они хорошо прогреваются солнцем, но не затеняют растения. Вода медленно нагревается и постепенно отдает тепло после захода солнца. Например, 100 литров воды, остывая на 5 °C, отдают около 0,58 кВт·ч тепловой энергии. Это помогает сгладить перепад температур, но запас сравнительно небольшой.
